قسمت Ⅰ: مروری بر ترانسفورماتور برق 330 کیلوولت

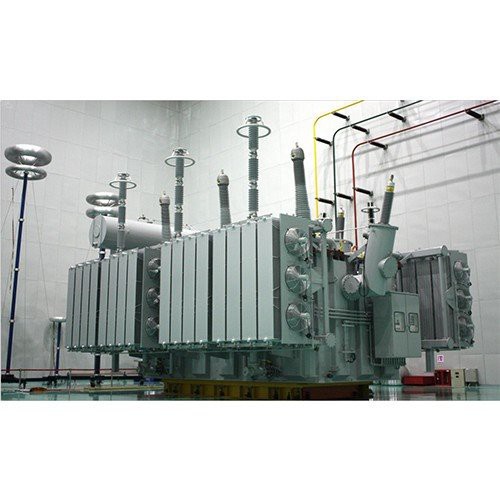

ترانسفورماتورهای قدرت غوطه ور در روغن سری 330 کیلوولت نرم افزار محاسباتی پیشرفته را برای محاسبه دقیق تعادل آمپر چرخش، تنش های مختلف، افزایش دما و فاصله عایق استفاده می کنند. تجزیه و تحلیل دقیق میدان الکترومغناطیسی، نشت شار مغناطیسی و فرآیندهای موج. استفاده از هواپیما و طراحی شبیه سازی مدل پویا سه بعدی برای اطمینان از عملکرد محصول قابل اعتماد، ساختار معقول است.

ترانسفورماتورهای قدرت 330 کیلوولت عمدتاً از هسته و سیم پیچ آهنی ساخته شده اند که در مخزن روغن که با روغن عایق پر شده است قرار می گیرند. این عمدتا برای نیروگاه، ایستگاه انتقال و توزیع نیرو به عنوان تجهیزات انتقال نیرو استفاده می شود.

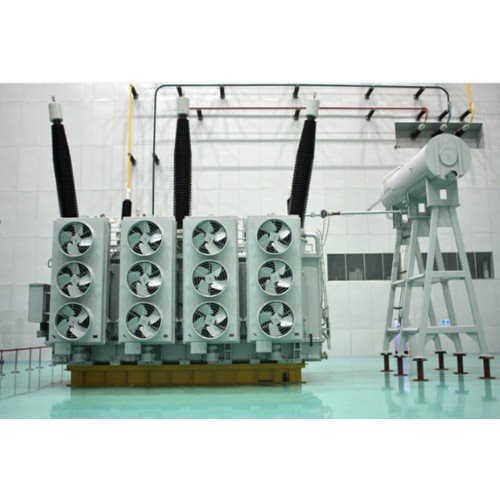

ترانسفورماتور قدرت سیم پیچی 330 کیلوولت 3-فاز 2-
ویژگی های محصول
شماره مدل
کاربرد	قدرت
کویل	ترانسفورماتور نوع هسته ای
فرکانس	50/60 هرتز
فاز	سه
روش خنک کننده	ترانسفورماتور نوع غوطه ور در روغن
محدوده ظرفیت:	150000kVA{1}}kVA
دمای محیط عملیاتی	به اضافه 40 درجه --30 درجه
ارتفاع عملیاتی	کمتر یا مساوی 1000 متر
عملکرد حداکثر سرعت باد	کمتر یا مساوی 35 متر بر ثانیه
شتاب زلزله	شتاب افقی کمتر یا مساوی 0.3g
شتاب زلزله	شتاب vertica I کمتر یا مساوی 0.15g
استاندارد	IEC 60076-1:2000, IEC 60076-2:1993, IEC 60076-3:2000, IEC 60076-5:2006, IEC 60137:2003; ANSI، IEEE، AS و غیره
قابلیت تامین و اطلاعات اضافی
بسته بندی	بسته بندی آماده دریا
حمل و نقل	اقیانوس
قابلیت ارائه	بالا
کد HS	85042100
نوع پرداخت	L/C,T/T
زمان تحویل	60 روز
محل مبدا	چین
بندر	بندر دریایی چین
اینکوترم	FOB، CFR، CIF
بسته بندی و تحویل
واحدهای فروش:	مجموعه / مجموعه
نوع بسته:	بسته بندی آماده دریا

بخش Ⅱ: ویژگی های محصول

1. قابلیت اطمینان بالا:

استحکام اتصال کوتاه: از طریق تجزیه و تحلیل میدان مغناطیسی نشتی ترانسفورماتور، می توان نیروی الکترومغناطیسی را به خوبی در طراحی سازه کنترل کرد و همراه با تجهیزات و مواد مناسب، نیاز به مقاومت اتصال کوتاه را به اندازه کافی برآورده کرد. روش طراحی ما از طریق آزمایش اتصال کوتاه بر روی محصولات در سطوح مختلف ولتاژ به اثبات رسیده است، که همچنین نشان می دهد که محصولات ما دارای استحکام کافی در برابر اتصال کوتاه هستند.

2. از دست دادن توان کم و هزینه عملیات کم

ترانسفورماتور از طریق طراحی بهینه، تجزیه و تحلیل دقیق میدان مغناطیسی نشتی و توزیع تلفات تلفات نسبتاً کمی دارد. هزینه نگهداری از طریق طراحی مشتری مدار کاهش یافته است.

3. طراحی مشتری مدار

بر اساس روش طراحی سه بعدی برای شبیه سازی فیدرها، چیدمان فیدرهای عملیات و جعبه ترمینال به طور کامل در نظر گرفتن امکانات عملیاتی است که الزامات مربوط به کاهش هزینه و سفارشی سازی را نیز برآورده می کند.

بخش Ⅲ: ویژگی ساختاری

1. هسته آهنی

هسته آهنی با گیره های ثابت طراحی را بهینه می کند تا از استحکام مکانیکی اطمینان حاصل شود و تلفات ناشی از نشت کاهش یابد.

2. سیم پیچ

① سیم پیچ HV برای اطمینان از استحکام عایق، از نوع پیوسته درهم تنیده یا غربال شده داخلی با ساختار عایق فازی استفاده می کند.

② سیم‌پیچ‌های MV/LV از استحکام بالا یا رسانای انتقال انتقال، خنک‌کننده تقویت‌شده برای کاهش افزایش دما و افزایش قابلیت مقاومت در برابر اتصال کوتاه استفاده می‌کنند.

3. مونتاژ قطعات فعال

① پرس سرد تمیزی قسمت های فعال بدن و قابلیت اطمینان سرنخ ها را تضمین می کند.

② اتخاذ عایق کل فاز مونتاژ شده به طوری که زمان مونتاژ را کاهش داده و به طور موثر ابعاد و شکل ساختار عایق را تضمین می کند.

③ سرب HV برای محافظت از قطعات عایق قالب‌گیری شده استفاده می‌کند که به طور موثر استحکام عایق آن را تضمین می‌کند و تخلیه جزئی را کاهش می‌دهد.

4. مخزن نفت

استفاده از جوشکاری خودکار جوشکاری زیردریایی و تست نشت فلورسانس اولتراسونیک برای تضمین عدم نشتی پوشش سطح به شدت کنترل می شود.

5. تست مونتاژ و روتین

پس از مونتاژ، تست دقیق قبل از تحویل طبق استاندارد، با تکنیک و تجهیزات تست نفیس برای ارائه محصول با کیفیت بالا و قابل اعتماد.

بخش Ⅳ: پارامتر اصلی محصول

ترانسفورماتور دو سیم پیچ روغنی 330 کیلو ولت
ظرفیت نامی (kVA)	ولتاژ نامی و محدوده ضربه زدن		گروه برداری	درصد ولتاژ امپدانس	بدون جریان بار درصد	بدون تلفات بار کیلو وات	در تلفات بار کیلو وات
	HV	LV

150000	363±2×2.5 درصد	10.5~20	YNd11	14~15	0.3	90	400
400000					0.15	185	820

ترانسفورماتور سه سیم پیچ روغنی 330 کیلو ولت
ظرفیت نامی (kVA)	ولتاژ نامی و محدوده ضربه زدن			گروه برداری	مجموعه راه اندازی			ولتاژ امپدانس (درصد)
	HV	MV	LV		بدون جریان بار درصد	بدون تلفات بار کیلو وات	در تلفات بار کیلو وات	HV-MV	HV-LV	MV-LV

150000	330±8×1.25 درصد	110~121	10.5~35	YNyn0d11	0.3	95	440	14~15	24~26	7~9
240000					0.25	135	625
360000					0.15	185	850
150000				YNa0d11	0.3	50	335	11~12	34~36	22~24
240000					0.25	70	480
360000					0.15	95	645

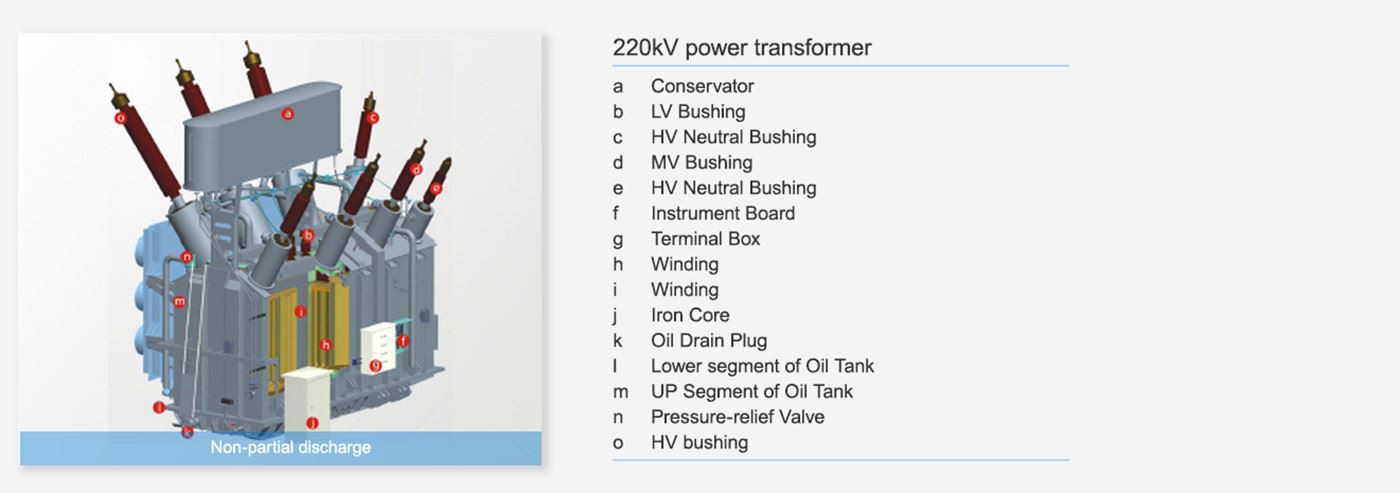

بخش Ⅳ: نمودار ساختاری

بخش Ⅴ: گارانتی کیفیت

بخش Ⅵ: کاربرد

بخش Ⅶ: بسته بندی و حمل و نقل

قبل از بسته بندی ترانسفورماتور، یک نقشه بسته بندی تهیه کنید و هنگام بسته بندی، بسته بندی را طبق طرح و نقشه طراحی انجام دهید. لیست بسته بندی مربوط به مواد موجود در جعبه یک به یک است. جعبه را در دو نسخه بسته بندی کنید، یکی در جعبه بسته بندی و دیگری خارج از جعبه بسته بندی میخ زده شده است. قطعات و لوازم یدکی مهم در جعبه های چوبی بسته بندی شده و شماره جعبه ها به ترتیب تنظیم شده است.

ترانسفورماتور در نصب لخت حمل می شود و مخزن سوخت قبل از حمل و نقل تخلیه می شود. با یک طناب به وسیله نقلیه حمل و نقل بسته می شود و سرعت حمل و نقل از 15 کیلومتر در ساعت تجاوز نمی کند.

ترمینال دارای تجهیزات بالابر ترانسفورماتور در مقیاس بزرگ تضمین شده است و برای اطمینان از حمل و نقل ایمن و قابل اطمینان، پس از بارگیری محکم می شود.

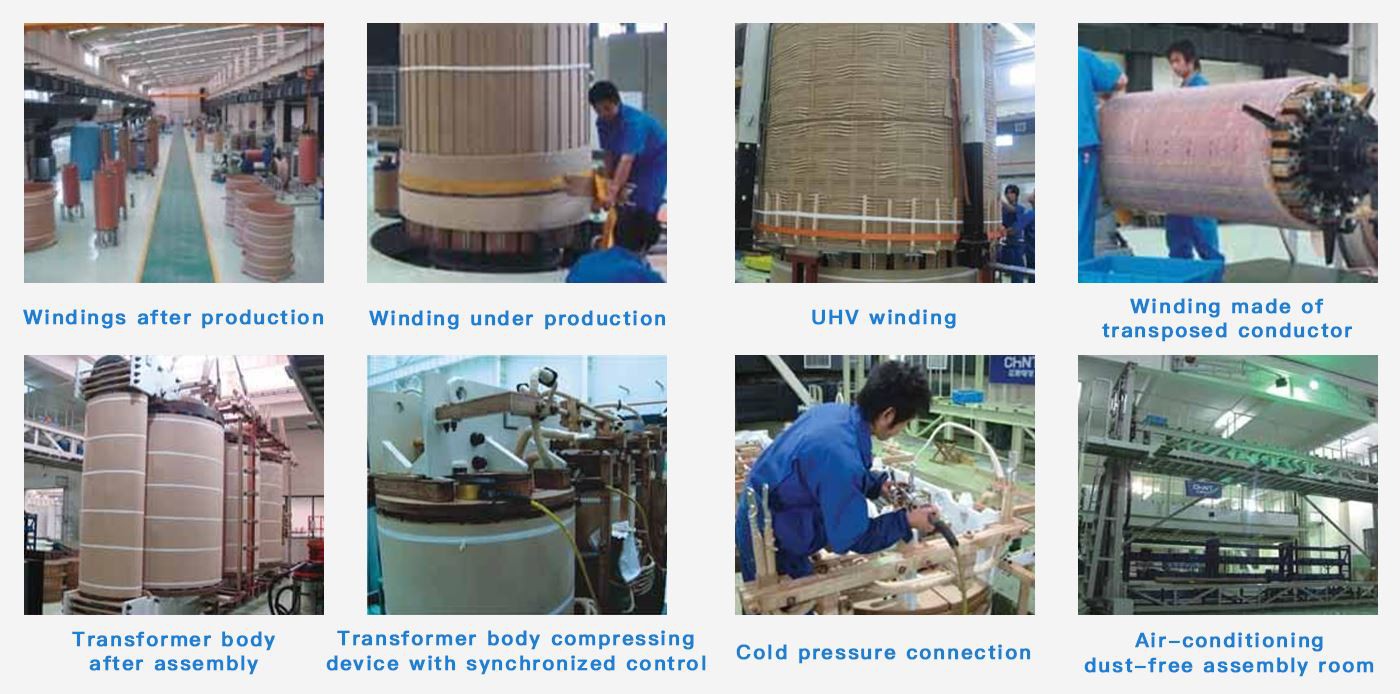

بخش Ⅷ: تور کارخانه

بخش Ⅸ: گارانتی خدمات

1. ارائه تمام اطلاعات فنی و نقشه ها طبق قرارداد به سرعت. QRE موظف است در صورت لزوم، مشتری را به بررسی طراحی فنی دعوت کند.

2. برای انجام خدمات فنی نقطه ای طبق برنامه زمانبندی مشتری، راهنمایی برای نصب و راه اندازی با توجه به اطلاعات فنی و نقشه ها ارائه دهید.

3. برای تجهیزات کمکی مربوطه خریداری شده توسط مشتریان، QRE اطلاعات فنی مرتبط را برای برآورده کردن نیاز رابط تجهیزات ارائه می دهد.

4. اجرای مقررات در تفاهم نامه یا توافق نامه امضا شده توسط فروشنده و خریدار به شدت.

5. آموزش کارکنان از مشتری برای نصب تجهیزات، راه اندازی، بکارگیری، تعمیر و نگهداری همانطور که در قرارداد مقرر شده است.

6. برای تقویت پیش فروش، اواسط فروش، خدمات پس از فروش، برای انجام "24-خدمات ساعتی"، "خدمات از قبل"، "خدمات فرآیند کلی"، "خدمات مادام العمر" در تولید ما، نصب، راه اندازی و نگهداری.

7. برای برآوردن نیاز قطعات یدکی توسط مشتریان در هر زمان.
